废气净化喷淋塔

废气处理设备-净化塔

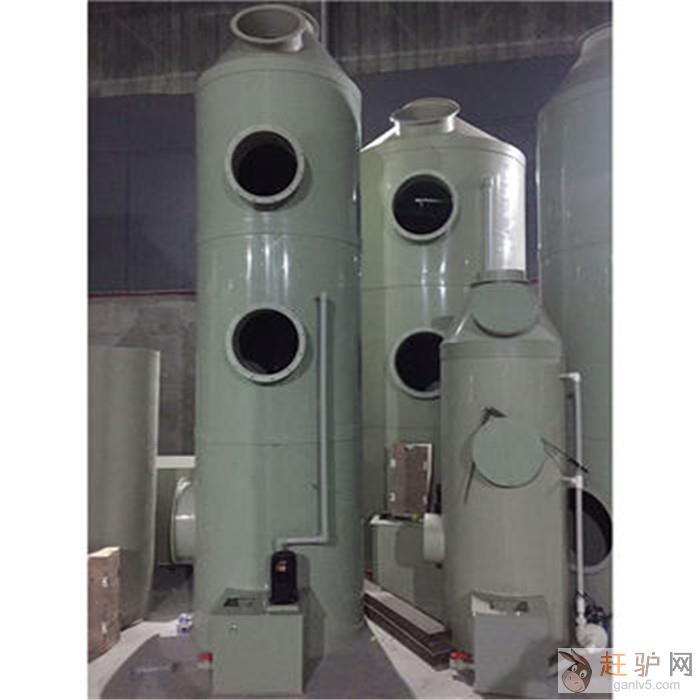

一.设备简介：

净化塔是一种新型的工业废气处理设备，采用新型PP板材质www.ganlv5.com赶驴网。它是由塔底（储水液箱和进风口）.塔身（格栅板.填料.喷淋）.除雾（顶层填料除雾净化）组成。气体由塔底而上经过填料层和喷淋层，喷淋撒水器由上而下.在填料层发生逆流中和来净化工业废气。广泛应用于工业废气处理、除尘等优势净化效果相当好,是目前酸碱.喷漆.印刷.医药.五金打磨等等工业废气处理中最常用也最实用的一款处理设备。PP洗涤塔具有结构简单、能耗低、操作简单.体积小等等.净化效率高的特点，能有效去除氯化氢气体（HCl）、氟化氢气体（HF）、氨气（NH3）、硫酸雾（H2SO4）、铬酸雾（CrO3）、氰氢酸气体（HCN）、碱蒸气（NaOH）、硫化氢气体（H2S）、福尔马林（HCHO）等各种工业有机物废气和无机物工业废气处理净化效率高等优点。

二.结构与工作原理

    净化塔本体包含了废气入口.填料层.喷淋撒水器.除雾层.视窗.排放口.维修入孔.PP洗涤塔内部以支撑及固定。

    工业废气进入塔内与塔内洗涤液充分接触中和产生变化来达到处理净化效果，可以除去杂质粉尘，净化气体的作用，最后达到排放要求。 净化塔整体包含有塔体、填充层、除雾层、循环洒水管路，及循环水槽等。

三，设备特点：

1.PP净化塔低噪音、运行平稳、操作简单、造价低等优势；

2.除尘脱硫效率高，采用酸和碱对气体进行中和等方式，

3.采用优质PP板材，耐腐蚀、耐磨损，使用寿命长，可根据风机风量定制设备；

    由于酸碱气体都是亲水性气体，根据这一特点，我公司在设计废气处理塔时都采用清水吸   收法治理，以水泵输送，采用逆流式洗涤气体，经过分流板，将气体平均分布于填料层球形拉   西环处，每只呈点接触，排列后ZW路线行走，配合圆形喷嘴，呈120度喷洒，使气液混合效率   达90--96%以上g+a+n+l+v+5+c+o+m。配合加药，可去除废气中有害气体。不同的废气量配合使用不同的废气处理   设备。

     我公司开发的酸碱废气处理塔，吸收效率高、操作简单、管理方便、使用寿命长。由于设备结构简单、压力损失小、净化效率高和适用范围广的特点，能有效去除硝酸气体（HNO3），氯化氢气体（HCl）、氟化氢气体（HF）、氨气（NH3）、硫酸雾（H2SO4）、铬酸雾（CrO3）、氰氢酸气体（HCN）、碱蒸气 （NaOH）、硫化氢气体（H2S）、福尔马林（HCHO）等水溶性气体。

BST型酸雾净化塔适用于硫酸、硝酸、氢氟酸、盐酸等工艺操作过程中产生酸性气体的废气治理。BST型酸雾净化塔是一种填料式气液传质园形结构的处理塔。填料层为二级φ25-φ38聚丙烯阶梯环，每级填料主为500～800mm。本设备采用喷嘴雾布液欢迎www.ganlv5.com。挡水板为90°、4折板。处理塔由三个部分组成：下段一液箱段；中段一填料喷淋再填料喷淋段；上段一挡水段。净化塔设有角钢加固框架和检修梯，设有液下泵等溶液循环系统。吸收液一般采用5～10%NaOH，当处理硝酸气体时，建议加Na2S溶液以提高净化效率。

      本设备不配带带排风机，但亦可按用户要求代购。

本设备具有净化效率高、结构紧凑，占地面积小、耐腐蚀、耐老化性能好，重量轻，便于安装、运输。

            浙江天宏风机有限公司专业生产FRP玻璃钢喷淋塔，规格直径600MM-30000MM模具齐全，是净化盐酸、硫酸雾及氮氧化物废气的新型净化设备，玻璃钢喷淋塔具有净化效率高，结构紧凑，占地面积小，耐腐蚀、耐老化性能好，重量轻，便于安装、运输，管理、维修等特点。天宏风机生产的玻璃钢喷淋塔采用组合式模具，可以到现场组装来自www.ganlv5.com。

        喷淋吸收工业废气处理设备对酸雾、碱雾和油漆雾的吸收、吸附、氧化、中和有特殊功效;达到国家工业废气排放标准。适用于 电镀生产、表面处理、单晶硅酸洗、半导体清洗、电子制造、涂装生产等行业及领域。

        酸雾吸收塔采用微分接触逆流式。酸性气体从塔体下方进气口沿切向进入净化塔，在通风机的动力作用 下，迅速充满进气段空间，然后均匀地通过均流段上升到第一级填料吸收段。在填料的表面上，气相中酸性 物质与液相中碱性物质发生化学反应，反应生成物质（多为可溶性酸类）随吸收液流入下部贮液槽。未完全 吸收的酸性气体继续上升进入第一级喷淋段。在喷淋段中吸收液从均布的喷嘴高速喷出，形成无数细小雾 滴，与气体充分混合接触，继续发生化学反应，然后酸性气体上升到二级填料段、喷淋段进行与第一级类似 的吸收过程。第二级与第一级喷嘴密度不同，喷液压力不同，吸收酸性气体浓度范围也有所不同赶_驴_网。在喷淋段 及填料段两相接触的过程也是传热与传质的过程。通过控制空塔流速与滞留时间保证这一过程的充分与稳 定。塔体的最上部是除雾段，气体中所夹的吸收液雾滴在这里被清除下来，经过处理后的洁净空气从净化塔 上端排气管排入大气。

逆流式设计

采用气液逆向吸收方式处理，即液体自塔顶向下以雾状喷撒而下。废气则由塔体逆向流到喷淋层净化和过滤。此处理方可冷却废气、净化气体及去除颗粒，再经过除雾段处理后，排入大气中。

多层净化过滤

废气通过两层喷淋层和两层填料层的净化和过滤，最后经过除雾层排出。多层净化过滤，更高效、更洁净来自www.ganlv5.com。

透明视窗卸料口

透明视窗卸料口可以更直观的检视设备工作情况，及时发现和处理设备运行中出现的问题。以及方便清理和安装塔体填料状况。
