fs永久性外建筑模板免拆一体复合板设备

  墙板机配置表

设备名称             数量    备注

平台架    13套

上料平台   3套

料斗    4套

拖布支架压轴   4套

刮板    6套

搅拌机    3套

码垛机    1套

运板小车   1套

配电柜    7套

四面切割锯   1套

群钻    1套

技术参数   生产条件

外形尺寸   长45m×宽0.7m×高0.70m 码垛空间   1000（m²）

整机质量   28T 操作工棚   500（m²）

生产能力   班产1000—1500m2    原料空间   300（m²）

主机功率   40Kw  办公用房   50（m²）

切割尺寸   600×600mm，600×900mm，600×1200mm    配用叉车   7人

产品尺寸   长1.2m×宽0.6m×厚20－100mm  耗水    14m³/d

起模时间   24小时  使用时间   7天

 二、生产技术研究

1.原材料选择

       1）保温材料

       选择XPS板作为复合保温外模板保温层材料欢迎www.ganlv5.com。XPS板导热系数小，抗压强度和抗冲击性能较高，吸水率低，抗老化性能优异，是目前一种较好的轻质保温材料。

       2）胶凝材料

       选取普通硅酸盐水泥作为粘结加强层、粘结层、保温过度层和加强筋的主要胶凝材料。普通硅酸盐水泥来源广泛、价格低廉、耐水性能好、强度高、耐久性优异。

       3）骨料

       选取按一定比例混合的人工砂与天然砂作为粘结加强层、粘结层、保温过度层和加强筋用砂原文www.ganlv5.com。

       4）玻化微珠

       选取玻化微珠作为保温过度层的轻质填充材料。

       5）胶粉

       选取德国瓦克公司生产的5044N型号的胶粉，改善聚合物砂浆的粘结强度、耐水性等各项性能。

       6）外加剂

       为有效改善复合保温各层的物理力学性能，还掺加了减水剂、防水剂、高分子聚合物等外加剂。

       7）耐碱玻纤网格布

       选用耐碱玻纤网格布布设于复合保温模板两侧，提高其抗冲击性能、抗弯载荷等力学强度原文www.ganlv5.com。

       2.生产工艺及设备

       1）复合保温模板制备工艺

       a.聚合物水泥干粉砂浆制备：胶凝材料、骨料、胶粉等原材料计量，混合搅拌，储存。

       b.保温砂浆干粉制备：胶凝材料、玻化微珠、胶粉等原材料计量，混合搅拌，储存。

       c.复合保温模板的制备工艺主要包括：挤塑板切割，开设凹槽，喷涂界面剂，铺设保温内侧粘结加强层，养护7天，保温板外侧依次铺设粘结层、加强筋、保温过度层和外侧粘结加强层，自然养护7天后出厂。

       2）复合保温模板生产设备

       复合保温模板成型设备主要由电子计量装置、干粉砂浆搅拌机、料浆搅拌机、工作抬架、抹平装置、传送设备及切割机等组成来源www.ganlv5.com。干粉砂浆搅拌机、料浆搅拌机采用自动配料、电子计量，自动化程度高，计量准确；成型设备具有结构设计合理、生产操作方便、成型周期短、生产效率高、产品质量好等特点。

       3.产品标准及性能指标检测

       依据我省现行《居住建筑节能设计标准》、国家《建筑施工模板安全技术规范》（JGJ162-2008）和一体化技术要求，制定了企业标准《复合外模板现浇混凝土保温结构体系》（Q/1500SCJ002-2010）。

       经山东省建筑工程质量监督检验测试中心检测，永久性复合保温外模板及FS复合外模板保温体系的力学性能指标和耐候性等均达到国家有关标准和企业标准的要求，具体技术指标如下：

表一   自保温结构体系参数

                表二 自保温结构体系性能指标

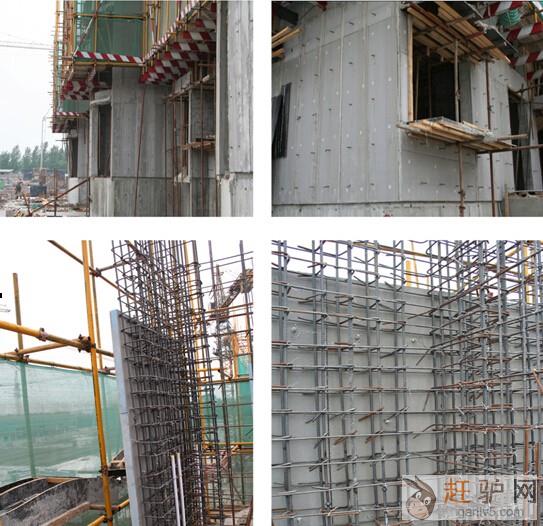

工程实例

项目    指标

FS复合保温外模板 面密度，kg/m² ≦35

    坑冲击强度，J ≧10.0

    抗折破坏荷载，N    ≧2000

    拉伸粘结强度（与XPS板）MPa 原强度    ≧0.20

        耐水    ≧0.20

        耐冻融    ≧0.20

保温层（XPS）    密度    30--35

    压缩强度，MPa   ≧0.20

    导热系数W/(m•K)  ≦0.030

    燃烧性能   不低于B1级

三、设计技术研究

   1.自保温结构体系设计要求

       1）复合保温模板保温体系工程设计工程设计应符合以下原则：

       a.框架结构和剪力墙结构的现浇混凝土构件按照现行《混凝土结构设计规范》（GB 50010-2002）、《建筑抗震设计规范》（GB50011-2010）等有关标准规范规定进行设计。

       b.梁、柱、剪力墙等外围护结构保温设计采用永久性复合外模板现浇成型，外围护填充墙采用自保温砌块，并与复合保温模板外侧在同一垂直立面上g.a.n.l.v.5.c.o.m。

      c.室内分隔墙设计选用加气混凝土砌块、轻集料混凝土空心砌块等新型墙体材料。

       2）复合外模板保温体系建筑工程的节能设计和热工计算按山东省《居住建筑节能设计标准》DJB-036的规定和《公共建筑节能设计标准》DJB-037的规定进行设计。

       3）围护结构中与复合保温模板相配套的自保温砌体设计应符合相应国家和山东省砌体设计规程的规定。

       4）复合外模板保温体系和外墙填充墙主墙面应按照外墙普通抹灰做法进行设计，宜采用抗裂抹面砂浆，厚度一般为20mm原文www.ganlv5.com。

       5）复合保温模板强度验算要考虑新浇混凝土作用于模板的测压力标准值。  新浇混凝土侧压力计算取值为下式中的较小值：
